Поверка токовых клещей Megger DCM310 в Омске
Назначение:
- измерения напряжения постоянного и переменного тока;
- измерения силы постоянного и переменного тока;
- измерения электрического сопротивления;
- измерения частоты.

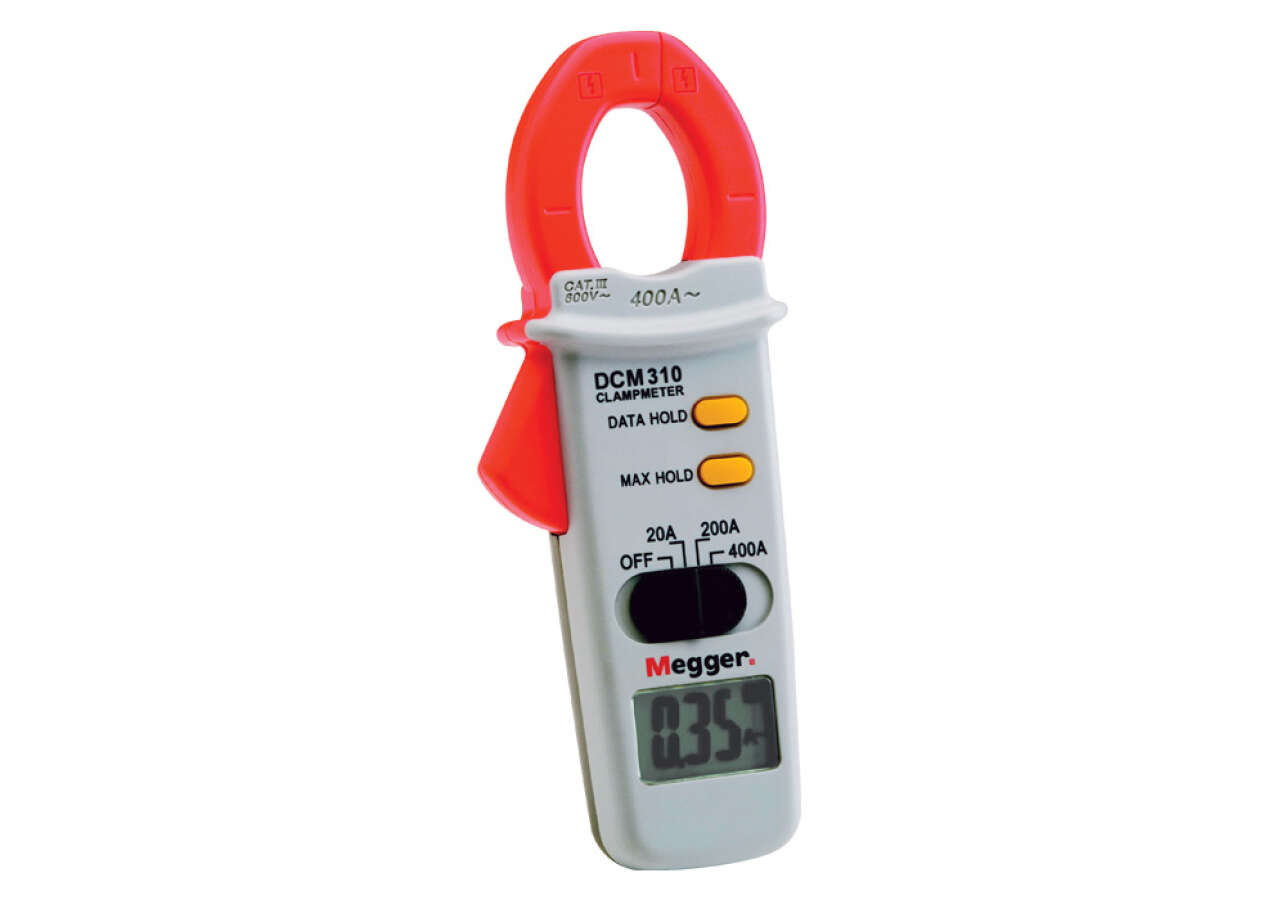

Поверка токовых клещей Megger DCM310
Клещи представляют собой многофункциональные переносные цифровые измерительные приборы (ЦИП), в которых применен бесконтактный метод измерения силы постоянного и переменного тока, основанный на применении разъемного магнитопровода с двойным датчиком на эффекте Холла с последующим аналого-цифровым преобразованием входных сигналов и отображением результатов измерений на ЖК-дисплее.
Клещи выпускаются в следующих модификациях: DCM300E, DCM310, DCM320, DCM330, DCM340, DCM1500.
Модификации отличаются между собой набором выполняемых функций, видом детектора, характеристиками, габаритами и массой.
Для измерения напряжения и силы переменного тока в приборах использованы детекторы средневыпрямленных значений или истинных среднеквадратических (True RMS) значений (DCM1500).
Измерение силы тока производится без разрыва измерительной цепи путем охвата проводника токоизмерительным зажимом. Измерение напряжения, сопротивления, частоты производится с помощью отдельных измерительных входов.
Выбор режимов работы клещей осуществляется при помощи ползункового (или поворотного) переключателя функций и функциональных кнопок. Результаты измерений отображаются на ЖК-дисплее.
Приборы имеют сервисные функции подсветки дисплея, индикации заряда батареи питания, автоматического отключения при бездействии, регистрации минимальных и максимальных значений, удержания измеренного значения, автоматического/ручного выбора диапазона измерений, проверки целостности электрической цепи и проверки диодов со звуковой сигнализацией.
На лицевой панели корпуса размещены переключатель функций, функциональные кнопки, ЖК-дисплей, разъемы для подключения измерительных кабелей. На задней панели размещен батарейный отсек. Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след.
Поверка осуществляется по документу МП 64769-16 «Клещи электроизмерительные DCM. Методика поверки», утвержденному ФГУП «ВНИИМС» 08 апреля 2016 года.
Средства поверки: калибратор универсальный Fluke 9100 (рег. № 25985-09).
Знак поверки наносится на боковую поверхность корпуса прибора.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Нормативные документы, устанавливающие требования к клещам электроизмерительным DCM
- ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
- ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
- ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10″ -2-10 Гц.
- ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 30 А.
- ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений 8 1 силы переменного электрического тока от 1-10″ до 100 А в диапазоне частот от 1-10” до 1-106 Гц.
- Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления».
