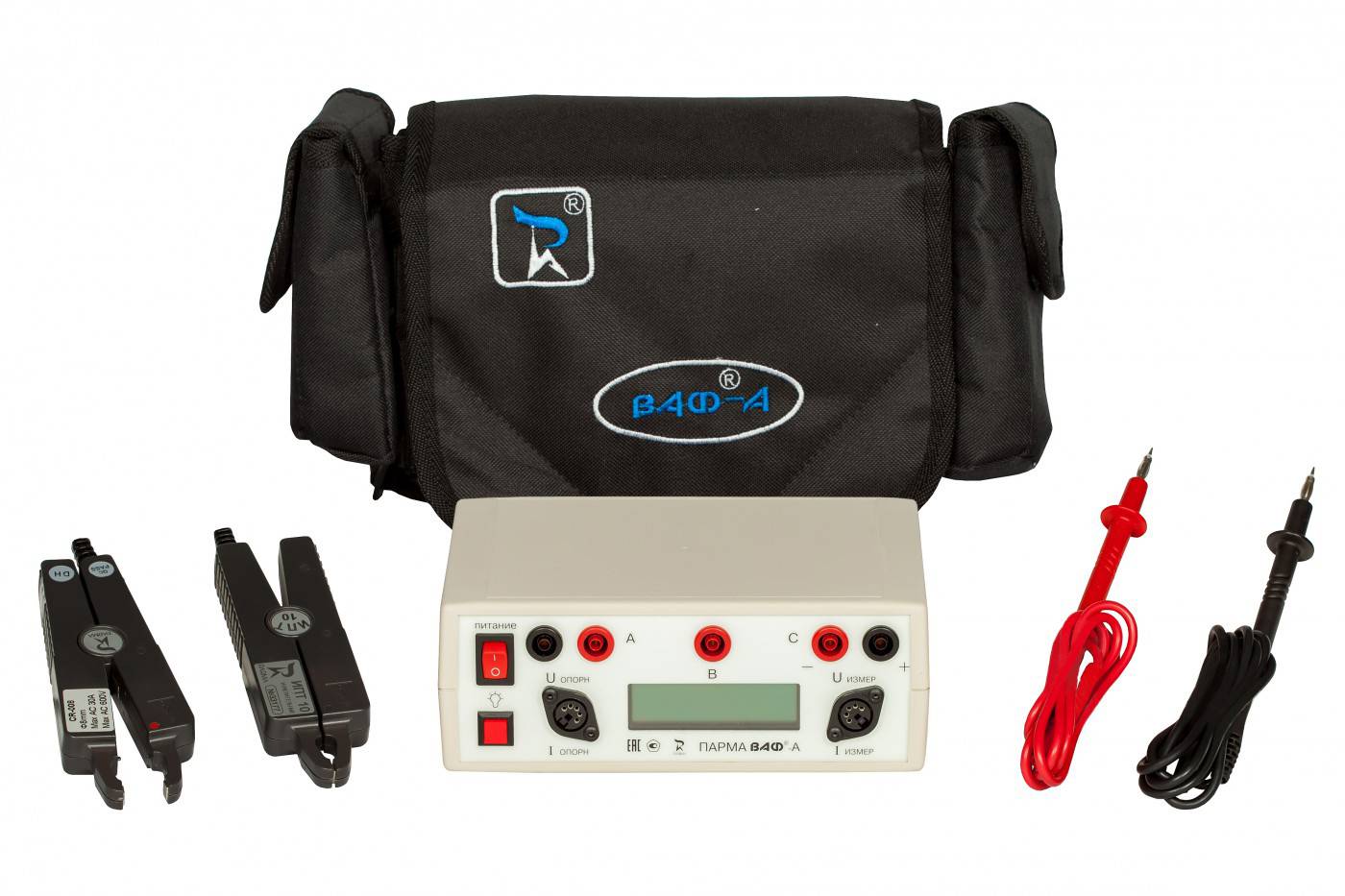

Поверка вольтамперфазометра ПАРМА ВАФ®-А в Омске

Назначение: для измерения напряжения постоянного тока; действующего значения напряжения и силы переменного тока синусоидальной формы; частоты переменного тока; угла сдвига фаз; активной и реактивной мощности, а также для определения последовательности чередования фаз в трехфазных системах при испытаниях защит генераторов, трансформаторов, для измерений во внешних электрических цепях трансформаторов тока и напряжения, для наладки фазочувствительных схем релейной защиты и др.

Поверка вольтамперфазометра ПАРМА ВАФ®-А

Принцип работы ВАФ основан на преобразовании сигналов измеряемых величин в частоту или меандр, для последующей передачи в микроконтроллер . ВАФ содержит два гагшванически разввгзаiлзьи канала: опорный и измерительный. Опорный канал служит для формирования сигналов, необход имьгь для измерения углов сдвига фазгальваинчески не связанных цепей. В качестве указанных сигналов может выступать ток (Iопорн.) или напряжение (цопорн.) Опорный канал содержит три колцiаратора: два — для формирования собственно опорных сигналов Iопорн и цопорн и один — для работы с сигналом напряжения на одиночной клемме «В» в режиме определения порядка чередования фаз
