Поверка трансформатора тока ТОЛ-НТЗ в Омске

Назначение: для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.

Поверка трансформатора тока ТОЛ-НТЗ

Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.

Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) внутренней и наружной установки, а также сборные камеры одностороннего обслуживания (КСО) и являются комплектующими изделиями.

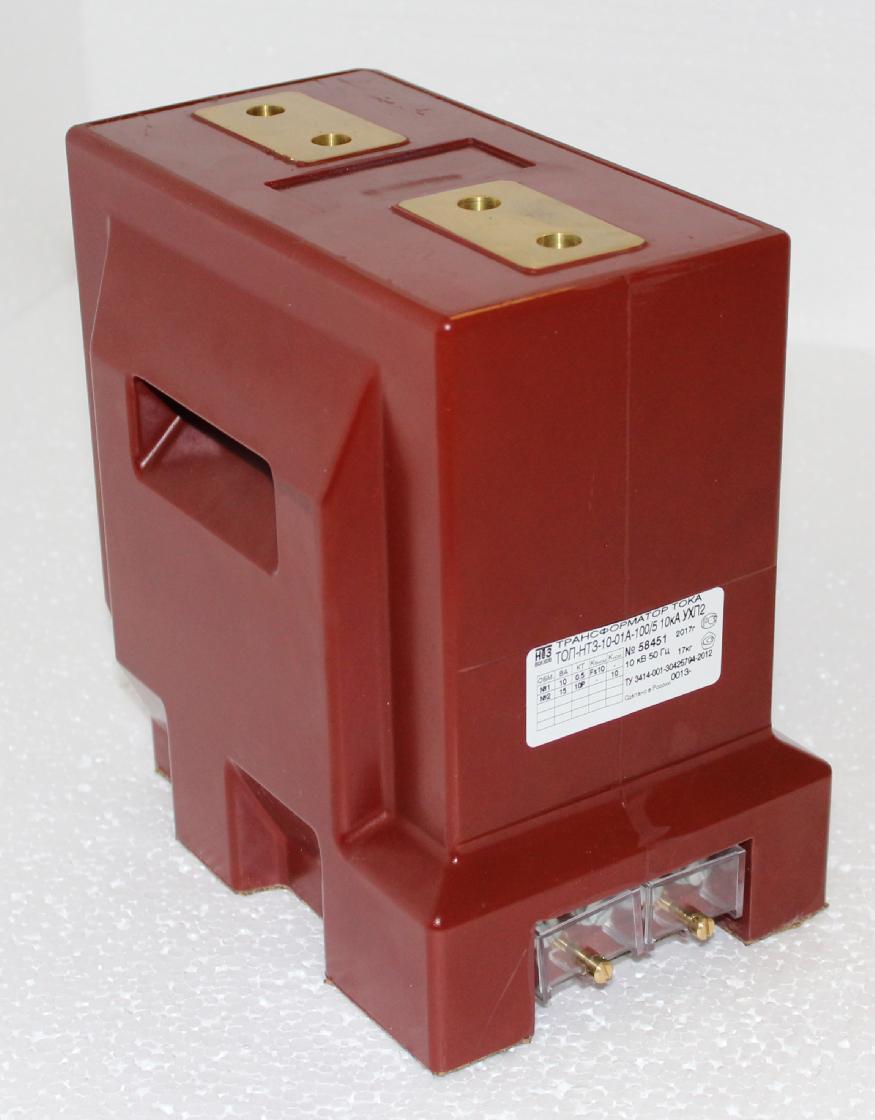

Трансформаторы тока ТОЛ-НТЗ по принципу конструкции — опорные, с литой изоляцией, по числу ступеней трансформации — одноступенчатые, с несколькими вторичными обмотками, с одним или несколькими коэффициентами трансформации, получаемыми путем изменения числа витков первичной (перемычки) или/и вторичной обмотки (ответвления).

Трансформаторы содержат магнитопроводы, первичную и вторичные обмотки, залитые эпоксидным компаундом, который формирует корпус трансформатора, является главной изоляцией и защищает его внутренние части от механических и климатических воздействий.

Вторичные обмотки намотаны на отдельных магнитопроводах.

Трансформаторы имеют пополняемый ряд конструктивных исполнений, отличающихся номинальным напряжением, количеством обмоток, формой и размерами корпуса, массой, расположением выводов.

Трансформаторы, имеющие в своем обозначении букву «Б», справа и слева от контактных площадок имеют изоляционные перегородки (барьеры), увеличивающие расстояния для поверхностных токов утечки. Трансформаторы с переключением по первичной обмотке имеют в своем обозначении букву «П». Трансформаторы с ответвлениями (отпайками) на вторичных обмотках имеют в своем обозначении букву «К».

Выводы первичной обмотки выведены на верхнюю, боковую или нижнюю часть литого корпуса и выполнены в виде:

• контактных площадок с отверстиями для болтов М12;
• плоского штыревого наконечника;
• штепсельного разъема.

Выводы вторичных обмоток расположены в нижней части корпуса трансформатора и имеют 4 варианта исполнения — «А», «В», «С» и «D». Выводы выполнены в виде винтов М6 и расположены в контактной коробке, размещенной в основании трансформатора и закрываемой съемной изоляционной пломбируемой крышкой для защиты от несанкционированного доступа.

Трансформаторы могут изготавливаться с выводами вторичных обмоток из гибкого многожильного провода. Длина выводов вторичных обмоток оговаривается в заказе.

Маркировка выводов первичной и вторичных обмоток — рельефная, выполняется эпоксидным компаундом при заливке трансформатора в форму. По согласованию с заказчиком маркировка выводов вторичных обмоток может быть выполнена в виде липкой аппликации под защитную крышку.

Для крепления на месте установки трансформаторы имеют закладные гайки в основании корпуса (или металлическую площадку с отверстиями). На трансформаторах имеется табличка технических данных.

Рабочее положение трансформаторов в пространстве — любое.

Программное обеспечение

отсутствует.
