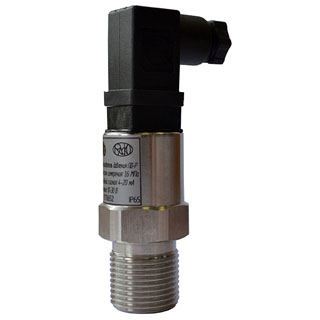

Поверка преобразователей давления КРТ9-Ех в Омске
Назначение: для измерения избыточного давления и избыточного давления-разрежения и для непрерывного пропорционального преобразования давления в унифицированный выходной сигнал постоянного тока 4-20 мА, используемый в качестве входного во вторичной аппаратуре систем автоматического контроля, регулирования иуправления технологическими процессами.
Поверка преобразователей давления КРТ9-Ех
Принцип действия преобразователя давления КРТ9 основан на тензорезистивном эффекте. Измеряемое давление воспринимается чувствительным элементом тензопреобразователя преобразуется в деформацию чувствительного элемента, а затем в изменение электрического сопротивления тензорезисторов тензопреобразователя, которое с помощью электронного блока преобразуется в электрический аналоговый выходной сигнал постоянного тока 4-20 мА.
Чувствительным элементом тензопреобразователя является пластина из монокристал лического сапфира с кремниевыми пленочными тензорезисторами (структура КНС), прочно соединенная с титановой мембраной тензопреобразователя.
Поверка преобразователей давления КРТ9 производится по МИ 1997-89 «Преобразователи давления измерительные. Методика поверки».
Межповерочный интервал 2 года.
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».
- ТУ 4212-215-00227459-2002 «Преобразователи давления КРТ9. Технические условия».
