Поверка клещей токоизмерительных CMP-200 в Омске

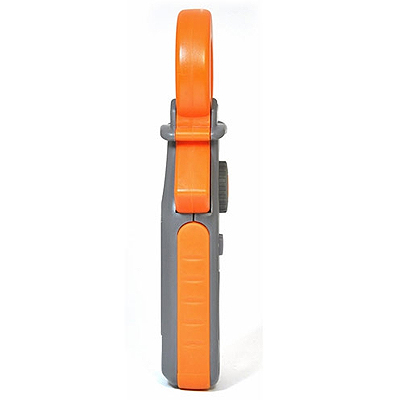

Клещи электроизмерительные CMP-200 представляют собой портативные многофункциональные электроизмерительные приборы, конструктивно выполненные в специальном пластмассовом защитном корпусе. В клещах применяется бесконтактный метод измерения силы переменного и постоянного тока, основанный на применении двойного датчика на эффекте Холла с последующим преобразованием входных сигналов в цифровую форму быстродействующим АЦП и отображением результатов измерений на жидкокристаллическом дисплее. На передней панели клещей расположены гнезда для подключения измерительных проводов, многопозиционный поворотный переключатель, функциональные клавиши и жидкокристаллический цифровой дисплей. На задней панели клещей расположен отсек, закрытый съемной крышкой, для установки элементов питания. Процесс измерения отображается на жидкокристаллическом дисплее в виде цифровых значений результатов измерений, индикаторов режимов измерений, индикаторов единиц измерений и предупреждающих индикаторов. Клещи имеют следующие функциональные возможности: автоматический выбор диапазона измерения, автоматическое выключение неиспользуемых клещей (функция AUTO-OFF). Поверка клещей токоизмерительных CMP-200 проводится в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.
Поверка клещей токоизмерительных CMP-200, Назначение средства измерений
Малогабаритные, удобные в работе токоизмерительные клещи CMP-200 (далее – клещи) предназначены (в зависимости от модификации) для измерения силы переменного и постоянного тока, напряжения переменного и постоянного тока, частоты переменного тока, электрического сопротивления, электрической емкости, температуры. Токовые клещи СМР-200 имеют прочный, влагонепроницаемый корпус и жидкокристаллический дисплей с подсветкой. Максимальный диаметр обхвата составляет 30 мм.
Основные характеристики:
- измерение переменного тока в диапазоне до 200 А;
- максимальное разрешение 0,1 мА;
- высокая точность измерений.
- Назначение и область применения:
- Малогабаритные, удобные в работе токоизмерительные клещи, позволяющие с высокой точностью измерить малые значения силы переменного тока. Имеют прочный, влагонепроницаемый корпус, жидкокристаллический дисплей с подсветкой.
- Максимальный диаметр обхвата составляет 30 мм.
Поверка клещей токоизмерительных CMP-200
Поврка осуществляется по документу CMP-2000-13 МП «Клещи электроизмерительные CMP-200, CMP-400, CMP-401, CMP-1006, CMP-2000. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 12 апреля 2013 г. и входящему в комплект поставки.
Нормативные и технические документы, устанавливающие требования к клещам
электроизмерительным CMP-200
- ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие
технические условия». - Техническая документация фирмы-изготовителя.
Поверка осуществляется по документу CMP-2000-13 МП «Клещи электроизмерительные CMP200, CMP-400, CMP-401, CMP-1006, CMP-2000. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 12 апреля 2013 г. и входящему в комплект поставки.
Перечень основных средств, применяемых при поверке:
- калибратор универсальный FLUKE 5520A
- диапазон воспроизведения напряжения постоянного тока: 0 – 1000 В;
- предел допускаемой абсолютной погрешности (DU): ± (0,000011 – 0,000018)·U;
- диапазон воспроизведения напряжения переменного тока: 1 мВ – 1020 В (10 Гц – 500 кГц);
- предел допускаемой абсолютной погрешности (DU): ± (0,00015 – 0,002)·U;
- диапазон воспроизведения силы постоянного тока: 0 – 20,5 А;
- предел допускаемой абсолютной погрешности (DI): ± (0,0001 – 0,0005)·I;
- диапазон воспроизведения силы переменного тока: 29 мкА –20,5 А (10 Гц – 30 кГц);
- предел допускаемой абсолютной погрешности (DI): ± (0,0004 – 0,003)·I;
- диапазон воспроизведения частоты переменного тока: 0,01 Гц – 2 МГц;
- предел допускаемой абсолютной погрешности (Df): ± (2,5·10-6)·f;
- диапазон воспроизведения электрического сопротивления: 0,0001 Ом – 1100 МОм;
- предел допускаемой абсолютной погрешности (DR): ± (0,000028 – 0,003)·R;
- диапазон воспроизведения электрической емкости: 0,19 нФ – 110 мФ;
- предел допускаемой абсолютной погрешности (DC): ± (0,0025 – 0,011)·C;
- имитация сигнала термопары типа К: от минус 200 до 1372 °С;
- предел допускаемой абсолютной погрешности (DТ): ± (0,16 – 0,4) ºC
- катушка токоизмерительная COIL 5500 (из комплекта ЗИП к калибратору FLUKE 5520A)
