Поверка калибраторов температуры КТ-2 в Омске

Назначение: для воспроизведения задаваемых температур в диапазоне температур 40…420 °С в качестве поверочной установки для определения номинальных статических характеристик преобразования различных типов СИ температуры при их производстве, поверке и калибровке.

20.04.2012 заменен на 28811-12

Поверка калибраторов температуры КТ-2

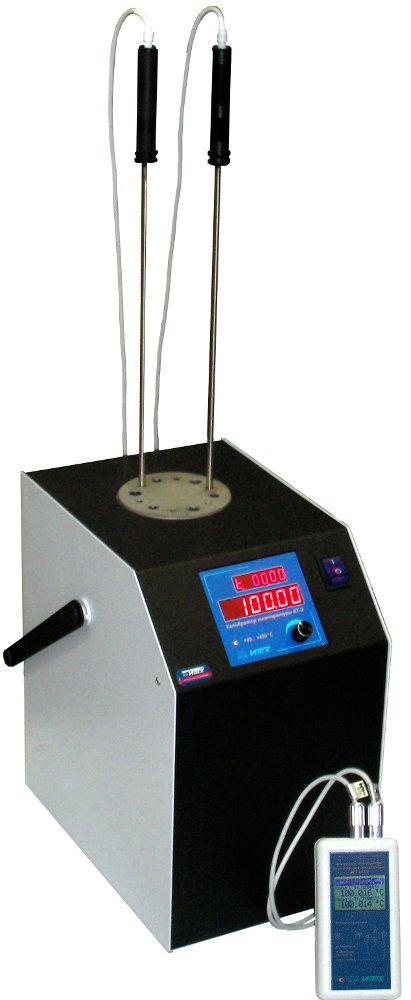

Калибратор температуры КТ-2 представляет собой поверочную установку, состоящую из следующих частей и средств измерений : «сухоблочного» термостата с высокостабильными платиновыми термопреобразователями сопротивления и прецизионного измерителя-регулятора температуры. КТ-2 конструктивно выполнен в одном корпусе.

Термостат состоит из основного блока и охранного верхнего блока в виде кольца, выполненных из алюминия. Блоки окружены пассивным тепловым экраном и теплоизоляцией. Основной блок предназначен для размещения поверяемых термопреобразователей и обеспечения безградиентного температурного поля. Охранный блок выполняет функцию регулируемого теплового экрана, уменьшающего градиенты температуры в рабочей зоне основного блока. Для установки поверяемых термопреобразователей в основном блоке имеется набор каналов с разными диаметрами отверстий. Температура основного и охранного блока регулируется в процессе работы. Для определения и поддержания температуры при работе КТ-2 в основном и охранном блоках размещены высокостабильные платиновые термопреобразователи сопротивления (те) с индивидуальными статическими характеристиками преобразования и нагревательные элементы. те, установленный в основном блоке, выполняет функцию носителя температурной шкалы, в соответствии с которой воспроизводятся задаваемые температуры.

Двухканальный прецизионный измеритель-регулятор температуры предназначен для измерения и регулирования температуры термостатирующего блока. Измеритель-регулятор температуры является микропроцессорным прибором. с возможностью перепрограммирования. Измеритель-регулятор температуры осуществляет измерение и регулирование (по ПИД закону) температуры основного и охранного блоков, с использованием для каждого канала регулирования своего те и нагревательного элемента. С целью улучшения процесса регулирования температуры в нижней части термостатирующего блока установлен вентилятор для его обдува. Значение воспроизводимой температуры и время, в течении которого КТ-2 находится в рабочем режиме, отображается на индикаторном экране.
