Поверка генератора сигнала AnaPico RFSG20 в Омске
Назначение: для формирования стабильных по частоте и мощности сигналов в диапазоне частот от 9 кГц до 26,5 ГГц.

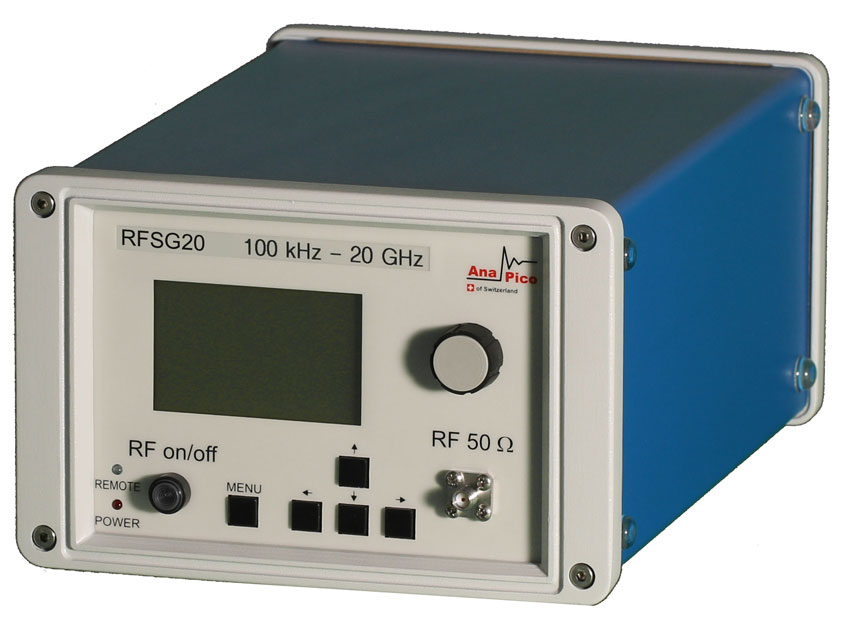

Поверка генератора сигнала AnaPico RFSG20
Принцип действия генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте внутренним или внешним задающим генератором. В генераторах возможна генерация, как непрерывная, так и с амплитудной, импульсной, частотной, фазовой и ЛЧМ модуляциями.
Конструктивно генераторы выполнены в виде моноблоков, управление изменением выходных характеристик обеспечивается с помощью наборных клавиш и валкодера, расположенных на лицевой панели, а также с помощью специального ПО и персонального компьютера. Сигнал с установленными характеристиками снимается с основного выхода 50 Ом. На жидкокристаллический экран выводится информация о текущих функциях. Эта информация может содержать индикаторы состояния, установки частоты и амплитуды, а также сообщения об ошибках.
Генераторы обеспечивают точную регулировку уровня выходной мощности в заданном диапазоне и эффективное подавление паразитных сигналов. При этом благодаря усовершенствованному методу генерирования частот и дробному делителю частоты достигаются низкий уровень фазового шума и дискретность 1 мкГц.
Поверка осуществляется по документу 651-17-009 МП «Инструкция. Генераторы сигналов RFSG2, RFSG 4, RFSG 6, RFSG12, RFSG20, RFSG26 Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 03.04.2017 г.
Основные средства поверки:
- частотомер электронно-счётный Agilent 53152А с опцией 001 (рег. № 53565-13);
- стандарт частоты рубидиевый FS725 (рег. № 31222-06);
- анализаторы источников сигналов E5052A/B с СВЧ преобразователями частоты E5053A, (рег. № 37181-08);
- анализатор спектра FSW67 (рег. №58300-14);
- измерительный блок ваттметра СВЧ NRP (рег. № 32262-06), диапазон частот от 0 до 40 ГГц, диапазон измерения мощности от 210-10 до 30 Вт, пределы допускаемой погрешности измерений 6 %, с преобразователем измерительным NRP-Z57 (рег. № 48356-11);
- измерительный блок ваттметра СВЧ NRP с преобразователем измерительным NRP-Z57 (рег. № 32262-08);
- приёмник измерительный FSMR50 (рег.№ 50678-12);
- осциллограф стробоскопический широкополосный 86100С с модулями 86112А или 54754А (рег. № 37152-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых генераторов с требуемой точностью.
Знак поверки наносится на заднюю панель генератора и на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ Р 8.562-2007 ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний в диапазоне частот от 0,03 до 37,5 ГГц.
- ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
- Техническая документация изготовителя.
