Поверка датчика давления МИДА-13П в Омске

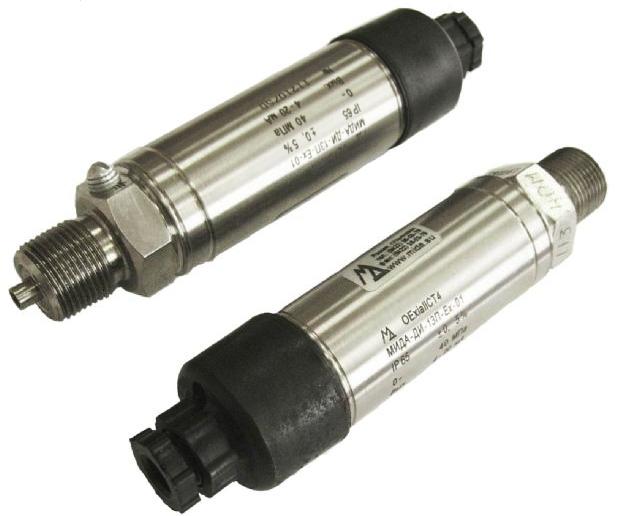

Назначение: для непрерывного измерения и преобразования избыточного давления (ДИ), абсолютного давления (ДА) жидкостей и газов, разрежения (ДВ) и избыточного давления — разрежения (ДИВ) газов, неагрессивных к материалам контактирующих деталей, в унифицированные сигналы постоянного тока или напряжения постоянного тока в системах контроля и управления давлением, в том числе взрывоопасных производств.
Поверка датчика давления МИДА-13П
Основными функциональными элементами датчиков являются первичный тензопреобразователь, воспринимающий измеряемое давление и преобразующий его в электрический выходной сигнал разбаланса тензометрического моста, а также электронный преобразователь, питающий тензомост и преобразующий выходной сигнал тензомоста в унифицированный выходной сигнал постоянного тока или напряжения постоянного тока.
Тензопреобразователь и электронный блок конструктивно размещены в едином неразборном корпусе.
Измеряемое давление через штуцер подается в рабочую полость и воздействует на металлическую мембрану (либо непосредственно на мембрану — в датчиках с открытой мембраной), на внешней поверхности которой жестко закреплен полупроводниковый чувствительный элемент. Он представляет собой монокристаллическую сапфировую подложку, на поверхности которой методом фотолитографии сформированы гетероэпитаксиальные кремниевые тензорезисторы (структура «кремний на сапфире» — КНС), соединенные в тензочувствительную мостовую схему. Выводы от схемы соединены с коллектором, имеющим жесткие контакты.
В кожухе, герметично соединенном с тензопреобразователем и узлом электрического подключения датчика, находятся электронный преобразователь, смонтированный на печатной плате, которая закреплена на основании.
В датчиках моделей МИДА-13П-КН может производиться перенастройка диапазонов измерения и (или) смещение нижнего и верхнего пределов измерения.
Взрывозащищенные датчики моделей МИДА-13П-Ех и МИДА-13П-Вн предназначены для эксплуатации во взрывоопасных зонах согласно ПУЭ, глава 7.3, ПТЭ и ПТБ, глава Э3.2 и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
Для подключения кабеля связи датчика с внешними приборами используется прямой или угловой сальниковый узел ввода или разъем. Узел ввода датчиков моделей МИДА-13П-Вн выполнен под присоединение трубы или металлорукава с размещением внутри них кабеля связи.
Пломбирование датчиков давления МИДА-13П не предусмотрено.
Программное обеспечение
отсутствует.
Поверка осуществляется по документу МДВГ.406233.033 РЭ «Датчики давления МИДА-13П. Руководство по эксплуатации», раздел 3.2 «Методика поверки», утвержденному ФГУП «ВНИИМС» 17.10.2016 г.
Основные средства поверки:
- Рабочий эталон 1-го разряда по ГОСТ Р 8.802-2012 — манометры грузопоршневые МП-2,5; МП-6; МП-60; МП-600 (Регистрационный № 58794-14);
- Рабочий эталон 1 разряда по ГОСТ Р 8.802-1012 — мановакуумметр грузопоршневой МВП-2,5 (Регистрационный № 1652-99);
- Рабочий эталон 1-го разряда по ГОСТ Р 8.840-2013 — манометры абсолютного давления МПАК-15 (Регистрационный № 24971-03);
- Мультиметр цифровой 34401A (Регистрационный № 54848-13);
- Задатчик давления Воздух-4000 (Регистрационный № 12143-04);
- Барометр рабочий специальный БРС-1С (Регистрационный № 28532-05);
- Вольтметр универсальный цифровой GDM-78261 (Регистрационный № 52669-13);
- Мера электрического сопротивления постоянного тока многозначная Р3026-1 (Регистрационный № 56523-14).
- Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методах измерений
- приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.
- ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.
- ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
- ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 — 1106 Па.
- ТУ 4212-044-18004487-2003 Датчики давления МИДА-13П. Технические условия.
