Индикаторы: высокоточное измерение отклонений

Индикаторы (измерительные головки) — это высокоточные измерительные приборы для определения отклонений от заданных размеров, биения, эксцентриситета, неплоскостности и других геометрических параметров деталей, предназначенные для контроля качества в машиностроении, металлообработке, приборостроении и ремонтных службах. В отличие от штангенциркулей и микрометров, индикаторы позволяют измерять не абсолютные значения размеров, а отклонения от эталонного значения (заданного размера), что делает их незаменимыми для контроля допусков, биения, овальности и конусности. Принцип работы основан на преобразовании линейного перемещения измерительного наконечника в угловое перемещение стрелки (для механических индикаторов) или в цифровой сигнал (для электронных моделей) с помощью зубчатой передачи или рычажной системы. Данное оборудование является обязательным для контрольно-измерительных лабораторий, механических цехов и ремонтных участков. Большинство индикаторов являются средствами измерений, подлежат внесению в Государственный реестр средств измерений и обязательной периодической поверке (межповерочный интервал составляет 1 год).

Купить индикаторы с поверкой — значит получить высокоточные приборы для измерения отклонений и биения в производственных и ремонтных условиях. Это оборудование гарантирует точность, надежность и соответствие стандартам.

Принцип работы индикаторов

Принцип действия индикаторов зависит от их типа. Основные типы:

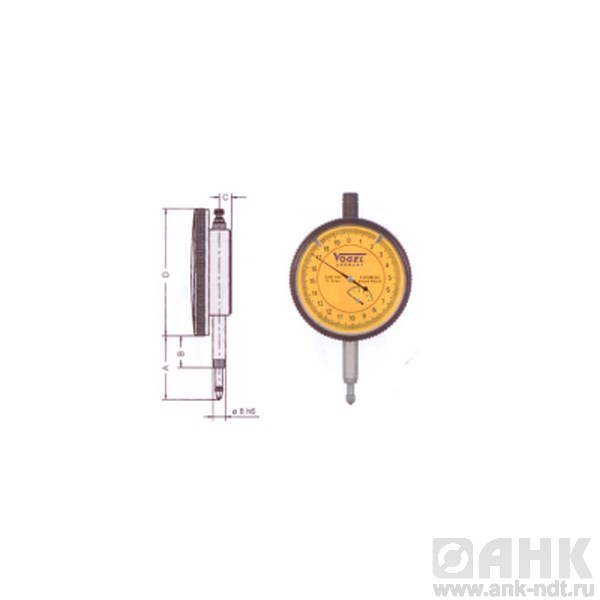

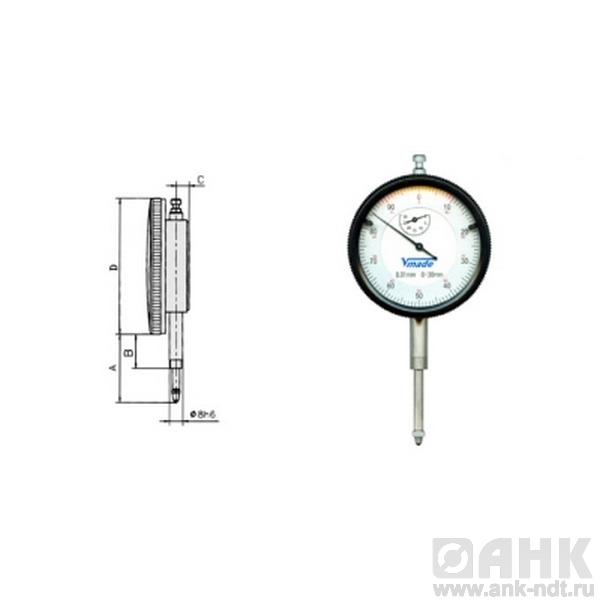

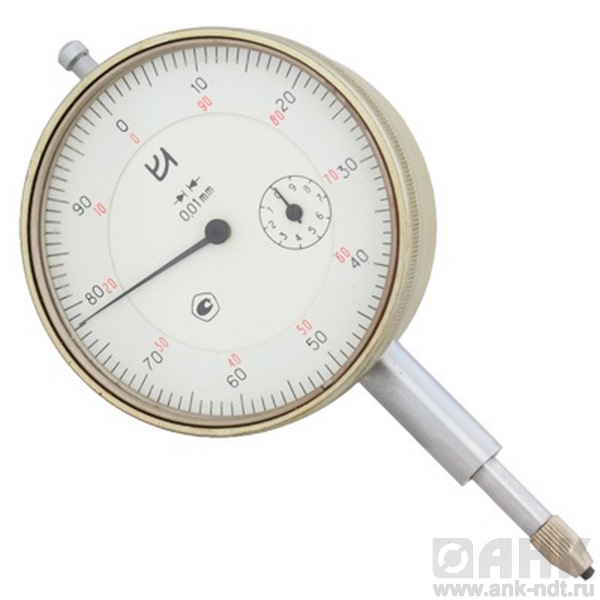

• Индикаторы часового типа (ИЧ) — линейное перемещение измерительного наконечника преобразуется в угловое перемещение стрелки с помощью зубчатой передачи (рейка-шестерня). Шкала индикатора проградуирована в сотых или тысячных долях миллиметра (0,01 мм или 0,001 мм). Предел измерения обычно составляет 5–10 мм. Используются для измерения отклонений размеров, биения, овальности, конусности. Наиболее распространенный тип индикаторов.

• Рычажные индикаторы (ИР) — используют рычажную систему для преобразования малых перемещений измерительного наконечника (обычно до 1–2 мм) в угловое перемещение стрелки. Отличаются более высокой чувствительностью и меньшим измерительным усилием по сравнению с часовыми индикаторами. Используются для измерения в труднодоступных местах и при малых перемещениях.

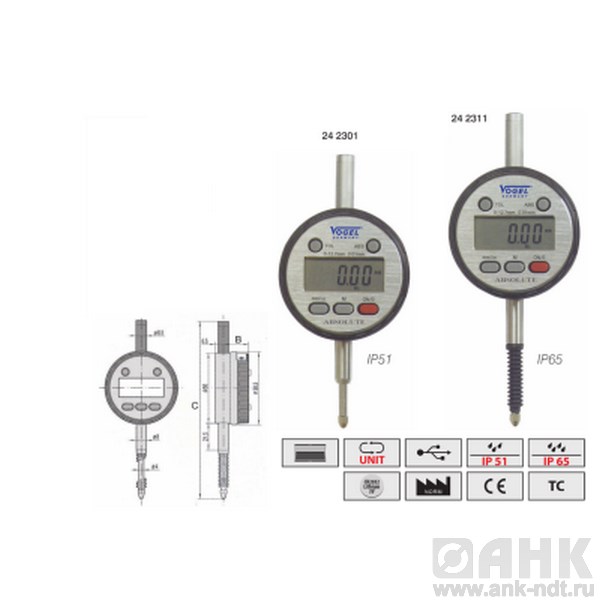

• Цифровые индикаторы (электронные) — оснащены электронным дисплеем и преобразуют линейное перемещение в цифровой сигнал с помощью емкостного или индуктивного датчика. Обеспечивают высокую точность (0,001 мм), автоматическое обнуление, сохранение результатов и возможность передачи данных на компьютер через USB или Bluetooth. Удобны для оперативных измерений и документирования.

Где применяются индикаторы

• Машиностроение и металлообработка — контроль биения, овальности, конусности, отклонений от заданных размеров;

• Токарные и фрезерные цеха — контроль размеров деталей, выверка станков и приспособлений;

• Ремонтные службы — диагностика износа деталей, контроль зазоров;

• Контрольно-измерительные лаборатории — контроль качества готовых деталей;

• Приборостроение — контроль точных геометрических параметров;

• Инструментальные цеха — контроль режущего инструмента.

Как выбрать индикаторы

При выборе индикаторов рекомендуется обратить внимание на следующие параметры:

• Тип индикатора — часовой (ИЧ) для общих измерений, рычажный (ИР) для малых перемещений и труднодоступных мест, цифровой для оперативных измерений и документирования в зависимости от задач;

• Диапазон измерений — максимальное перемещение измерительного наконечника (обычно 5–10 мм для часовых, 1–2 мм для рычажных);

• Цена деления — минимальное измеряемое значение (обычно 0,001 мм, 0,002 мм, 0,005 мм, 0,01 мм) в зависимости от требуемой точности;

• Класс точности — допустимая погрешность измерения;

• Тип крепления — диаметр посадочного отверстия (обычно 8 мм) и наличие хвостовика для установки в стойку или штатив;

• Измерительное усилие — усилие, с которым измерительный наконечник прижимается к детали (влияет на точность и удобство работы);

• Материал изготовления — корпус из инструментальной стали, нержавеющей стали или пластика;

• Наличие поверки — для официального контроля выбирайте индикаторы, внесенные в Государственный реестр средств измерений;

• Соответствие стандартам — ГОСТ для вашей отрасли.

Разновидности индикаторов

• Индикаторы часового типа (ИЧ) — для измерения отклонений, биения, овальности (наиболее распространенный тип);

• Рычажные индикаторы (ИР) — для малых перемещений и труднодоступных мест;

• Цифровые индикаторы (электронные) — с дисплеем и возможностью передачи данных;

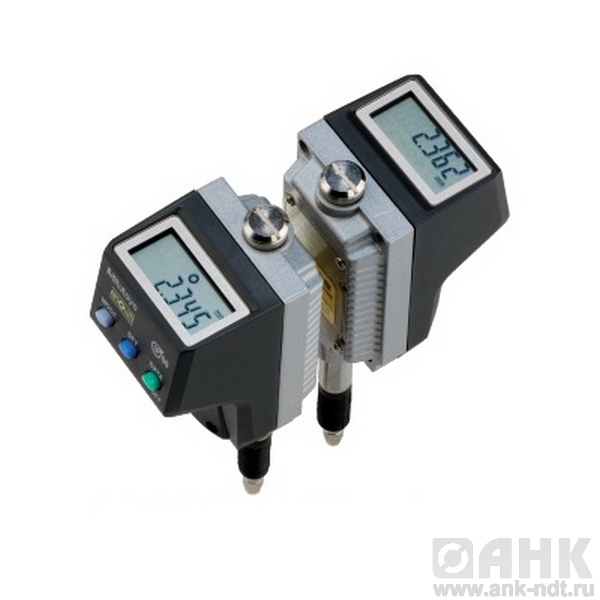

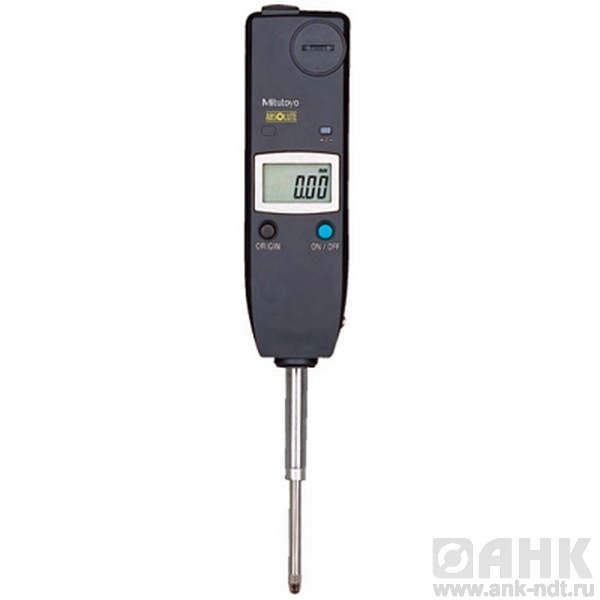

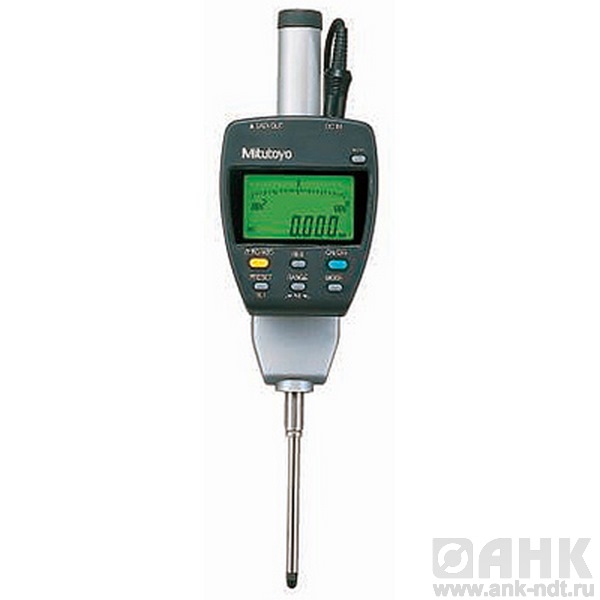

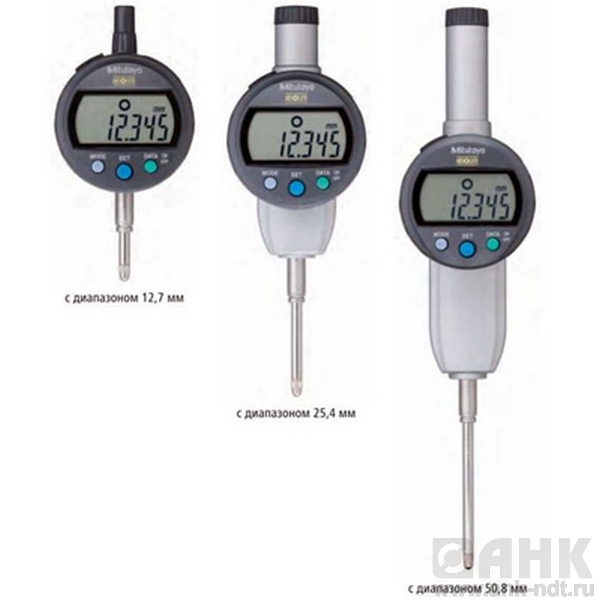

• Индикаторы ABSOLUTE Digimatic — высокоточные цифровые индикаторы;

• Индикаторы для больших измерений — с увеличенным диапазоном перемещения (до 30–50 мм);

• Индикаторы с защитой IP54 — для работы в условиях повышенной запыленности и влажности;

• Индикаторы сигнальные — с возможностью задания допусков и световой/звуковой сигнализации.

Преимущества использования индикаторов

• Высокая точность — измерение отклонений до 0,001 мм;

• Универсальность — измерение биения, овальности, конусности, отклонений от заданных размеров;

• Простота — легкость использования и настройки;

• Долговечность — износостойкие механизмы и качественные материалы;

• Соответствие стандартам — инструменты сертифицированы по ГОСТ и внесены в Госреестр.

Цена и как купить

Стоимость индикаторов зависит от типа, диапазона измерений, точности, класса и производителя. Компания «АНК» предлагает индикаторы для высокоточного измерения отклонений и биения, внесенные в Государственный реестр средств измерений, с официальной гарантией и полным пакетом сертификатов.

Чтобы купить индикаторы часового типа с поверкой, оптимально подходящие для ваших задач, обратитесь к специалистам компании «АНК». Мы поможем подобрать инструмент с необходимыми характеристиками, предложим варианты комплектации и рассчитаем индивидуальное коммерческое предложение. Обеспечьте точные измерения на вашем производстве — свяжитесь с нами для консультации!
